WiFi模组烧录架

简介

这是一款专门为 WiFi 模组提供免焊接烧录的烧录架，可以把模组安装在烧录架上，然后使用串口进行固件烧录。烧录架还把模组相关的 GPIO 口引到排针，除此之外，每个 GPIO 都有引出 LED，你可以使用这些 LED 来测试 GPIO 的功能。当然，如果不想用这些 LED 的话，也可以使用开关来关闭它们。

最重要的是，它同时支持安信可 Ai-WB2 系列、Ai-M62 系列模组 和乐鑫 8266 系列模组的烧录。而且还支持BW20 系列的SWD 调试和 烧录。

支持的模组型号

序号	ESP8266系列	ESP32C3系列	安信可Ai-WB2系列	安信可Ai-M62系列
1	ESP-12F	ESP32C3-12F	Ai-WB2-12F	Ai-M62-12F
2	ESP-12S	/	Ai-WB2-12S	/
3	ESP-07S	/	Ai-WB2-07S	Ai-M62-07s
4	ESP-12E	/	Ai-WB2-12E	/
5	ESP-01S	/	Ai-WB2-01S	/
6	ESP-01	/	/	/

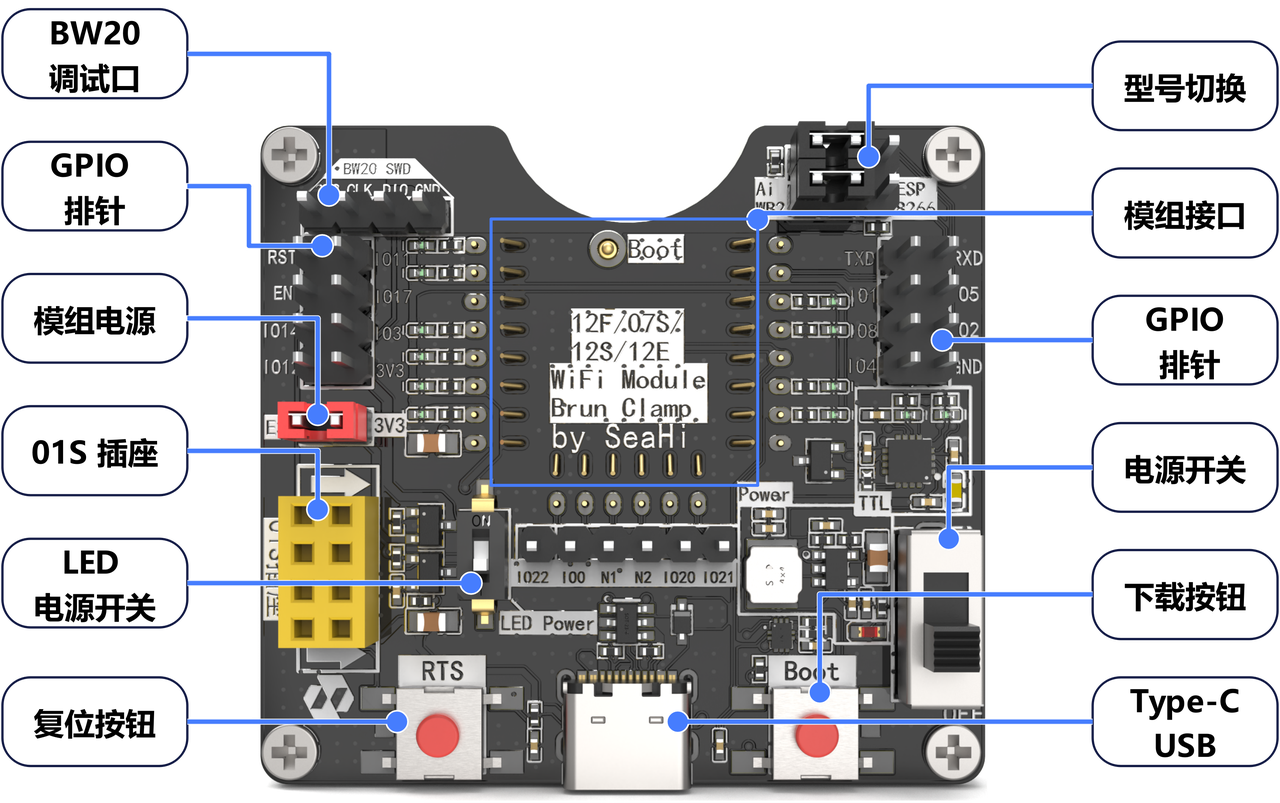

接口和尺寸
