T2-U 开发板介绍
T2-U 开发板
涂鸦 T2-U 开发板主控采用涂鸦智能开发的一款嵌入式 Wi-Fi 和蓝牙双模模组 T2-U，它由一个高集成度的无线射频模组 T2-U 和外围的按键、LED 指示灯、I/O 接口、电源和 USB 转串口芯片构成。
T2-U 模组 内置了 32 bit RISC-MCU，最高 120M 主频、内置 2MB 内部 Flash、256K 内部 RAM，支持通过 TuyaOS 进行自定义开发。它可以通过 Wi-Fi 和蓝牙连接云端，您可以登录 涂鸦开发者平台 使用该模组开发多种 智能设备。
⚠️注意： T2-U 开发板默认出厂已烧录可连接云端的授权码，切勿全片擦除。
特性
- 支持 802.11b、802.11g、802.11n 标准
- 通道 1-14@2.4GHz
- 支持 WEP、WPA/WPA2、WPA/WPA2 PSK (AES)、WPA3 多种安全模式
- 在 802.11b 模式下，支持最大 +16dBm 的输出功率
- 支持 STA、AP、STA+AP 工作模式
- 板载 PCB 天线，天线峰值增益为 2.2dBi
- 支持低功耗蓝牙 V5.1 完整标准
- 基于优先级的 Wi-Fi 和蓝牙共存控制模组，实现实时的优先级和收发调度
- 蓝牙模式下，支持 6 dBm 发射功率
- 板载 PCB 天线，天线峰值增益为 2.2dBi
外设能力
- PWM x 6
- Timer x 4
- UART x 2
- SPI x 1
- I2C x 1
- ADC x 5
- GPIO x 18
- UART1 和 UART2 的功能区别
- UART1: 用于烧录固件和烧录授权码
- UART2: 用于输出 log 信息，默认波特率
115200

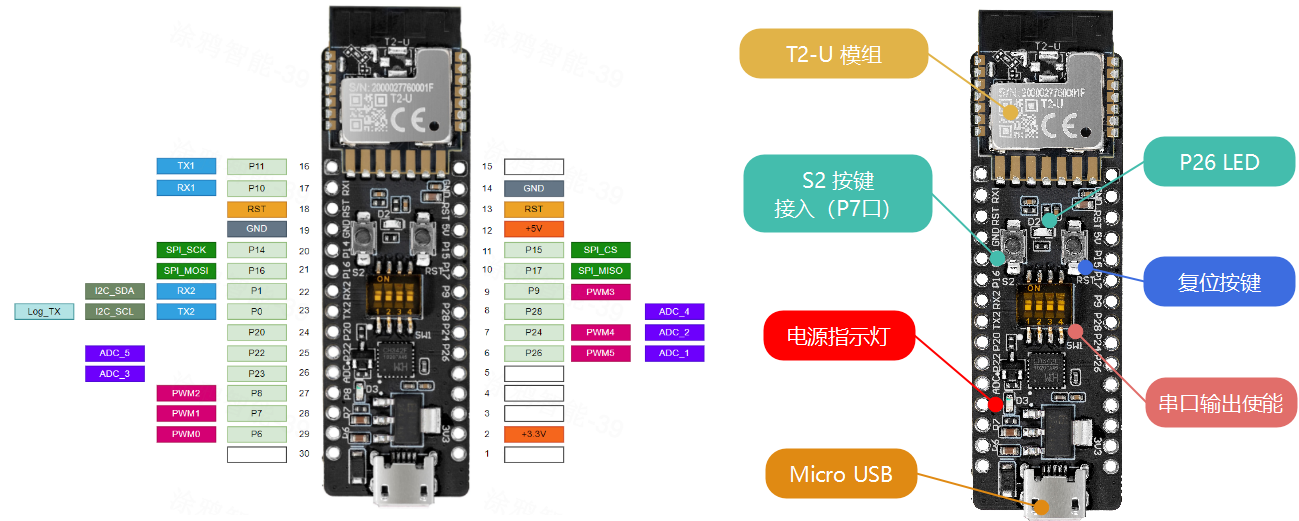

引脚及接口
- 拨码开关功能

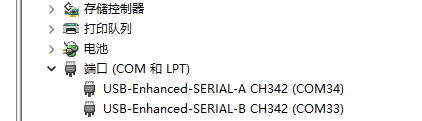

拨码开关是用来选择串口是否连接到 T2-U 开发板的 TTL 芯片上（CH342）,以实现串口调试。当插入 USB 输出线时，电脑会识别 2 个 串口设备。设备管理器显示如下：
注: CH342 是一个 USB 转双串口芯片，它可以同时接入 T2-U 模组的UART1 和 UART2。
USB-Enhanced-SERIAL-ACH342 接入的是 UART1USB-Enhanced-SERIAL-BCH342 接入的是 UART2。
- UART1 接入 CH342: 把拨码开关的
1和2拨到ON位置 - UART2 接入 CH342: 把拨码开关的
3和4拨到ON位置
注: 拨码开关默认是不接入 CH342的，如果都拨到 ON 位置，T2-U 模组的 UART1 和 UART2 就会分别连接到 电脑的 串口设备上。
查看启动日志
- 将拨码开关的
3和4拨到ON位置，接入 UART2 - 打开串口调试工具，如
PuTTY，设置波特率为115200，连接到COMx端口（x 为你的电脑识别的串口号） - 重启 T2-U 开发板，你就可以在串口调试工具中查看启动日志了
如图：
